壓力傳感器各項性能參數詳解

來源：www.cazsensor.com 時間：2020-04-07 11:04

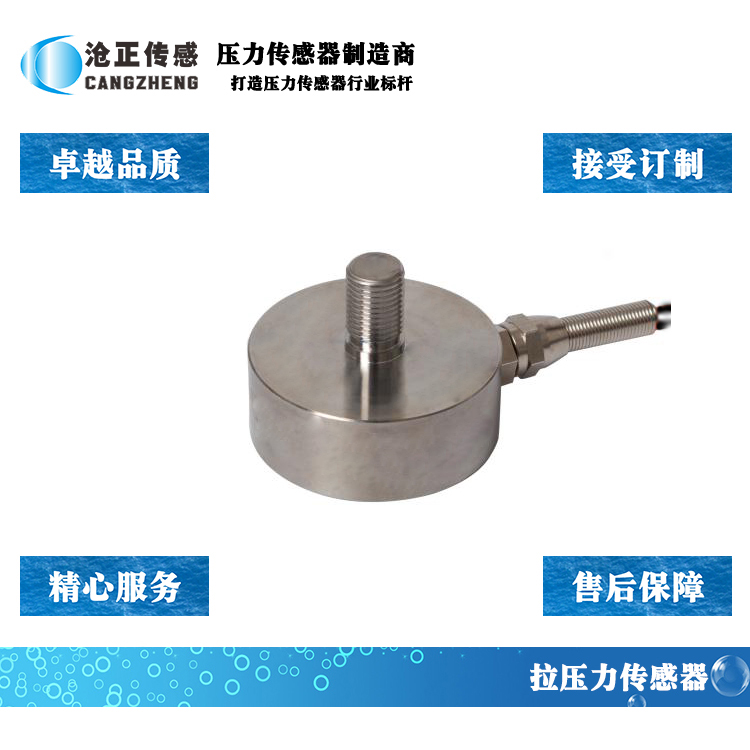

壓力傳感器是指能感受壓力，并把壓力變化轉換為電信號輸出的裝置，是自動化設備中最常見的一種傳感器，也是自動化測力設備中的神經系統。正確使用壓力傳感器必先了解壓力傳感器各項參數。

壓力傳感器主要有以下參數：
1、量程Capacity：
量程是指壓力傳感器的額定載荷。一般單位為KGf、N等。如量程為100KGf，傳感器測量范圍即為0-100KGf。

2、靈敏度Rated output：
靈敏度是壓力傳感器的輸出信號系數，單位為mV/V，常見的有1mV/V，2mV/V，壓力傳感器的滿量程輸出=工作電壓*靈敏度，例：工作電壓5VDC，靈敏度2mV/V，滿量程輸出即為5V*2mV/V=10mV，如壓力傳感器滿量程為100KG，壓滿100KG，輸出即為10mV，壓50KG即為5mV。

3、非線性Non-linearity：
非線性是指由空載荷的輸出值和額定載荷時輸出值所決定的直線和增加負荷之實測曲線之間最大偏差對于額定輸出值的百分比。理論上傳感器的輸出應該是線性的，事實上并不是，非線性就是和理想中的偏差百分比。非線性單位為：%FS，非線性誤差=量程*非線性，如量程為100KG，非線性為0.05%FS，非線性誤差即為：100KG*0.05%=0.05KG。

4、重復性Repeat ability：
重復性誤差是指在相同的環境條件下，對傳感器反復加荷到額定載荷并卸載。加荷過程中同一負荷點上輸出值的最大差值對額定輸出的百分比。

5、蠕變Creep：
蠕變是指在載荷不變，其它測試條件也保持不變的情況下，壓力傳感器輸出隨時間的變化量對額定輸出的百分比，一般取30min。

6、滯后Hysteresis：
滯后是指壓力傳感器從無載荷逐漸加載到額定載荷然后再逐漸卸載。在同一載荷點上加載和卸載輸出量的最大差值對額定輸出值的百分比。

7、零點輸出zero balance：
在推薦電壓激勵下，空載時壓力傳感器的輸出值對額定輸出的百分比。理論上壓力傳感器空載時輸出應該為零，實際上壓力傳感器空載時輸出不為零，這就存在一個偏差，零點輸出就是偏差的百分比。

8、輸入阻抗Input resistance：
輸入阻抗是指信號輸出端開路，傳感器未加壓時，從壓力傳感器輸入端（滄正壓力傳感器為紅、黑線）測得的阻抗值。

9、輸出阻抗Output resistance：
輸出阻抗是指壓力傳感器輸入端短路，傳感器未加壓時，從信號輸出端（滄正壓力傳感器為綠、白線）測得的阻抗。

10、絕緣阻抗Insulation impedance：
絕緣阻抗是指壓力傳感器的電路和彈性體之間的直流阻抗值。

11、工作溫度范圍Operation Temp range：
工作溫度范圍是指壓力傳感器在此溫度范圍內使用其性能參數均不會產生永久性有害變化。

12、溫度補償范圍Compensated temp range：
溫度補償范圍是指在此溫度范圍內，傳感器的額定輸出和零平衡均經過嚴密補償，從而不會超出規定的范圍。

13、零點溫度漂移Temperature effect on zero：
零點溫度影響是指環境溫度的變化對壓力傳感器零點的影響。一般用溫度每變化10℃時，引起的零平衡變化量對額定輸出的百分比來表示，單位為：%F.S./10℃。

14、靈敏度溫度漂移Temperature effect on out：
靈敏度溫度漂移是指環境溫度的變化引起的壓力傳感器靈敏度的變化。一般以溫度每變化10℃引起靈敏度的變化量額定輸出的百分比來表示，單位為：F.S./10℃。

15、安全超載Safe Load Limit：
安全超載是指在此載荷內不會對壓力傳感器造成破壞性損壞，但不能長期超載。

16、極限超載 Ultimate overload：
極限超載是指壓力傳感器負荷的極限值。

17、激勵電壓Excitation recommend：
激勵電壓是指壓力傳感器的工作電壓，一般為5-12VDC。

以上就是壓力傳感器各項參數的詳解與舉例，由滄正壓力傳感器整理發布。
