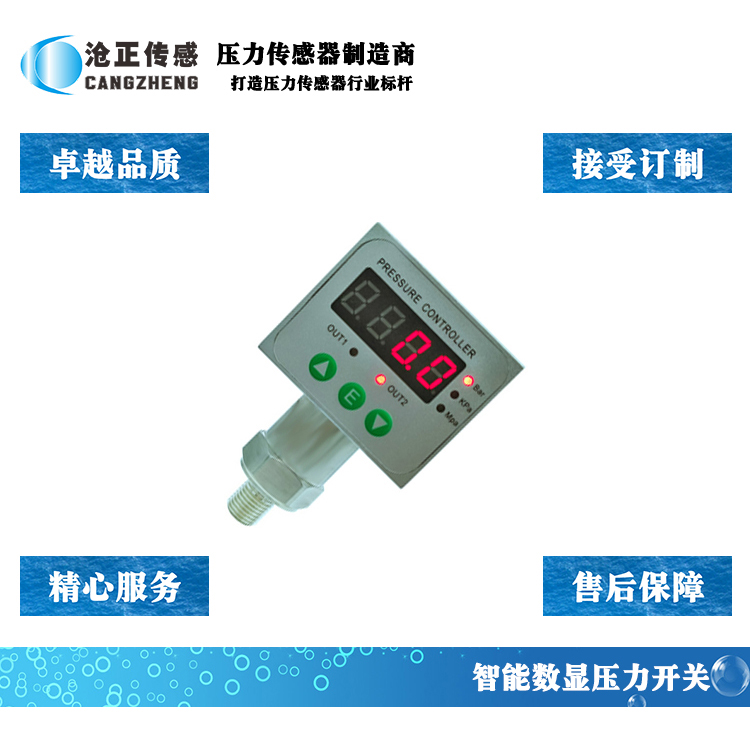

智能電子壓力開關的組成

      智能電子壓力開關由以下幾部分組成：

 　　1、壓力傳感器件采用單晶硅智能壓力傳感器。該傳感器具有高精度(±0.075%)、高穩定性( 優于0.1%FS／年)、抗高過壓和高靜壓(耐壓16 MPa)、量程遷移比大(20∶1)等特點。選用 單晶硅智能壓力傳感器作為傳感部件，使智能電子壓力開關的控制精度及可靠性有了保證。

 　　2、微電腦采用低功耗嵌入式單片機C8051F007，該單片機具有供電電壓低(2.7～3.6 V)、 功耗低(可低于1 mA)、體積小(8 mm×8 mm)、功能強等特點。該單片機具有12Bit ADC,35 6BRAM,32kFlash MCU。微電腦將采集到的壓力信號進行分析、處理、記憶，消除干擾及壓力 波動，發出正確的壓力開關狀態信號。

 　　3、信號調理部分采用集成運放及電子元件組成，它對壓力傳感器信號進行調理，變成微電腦 能接受的信號，送給微電腦。

 　　4、電子開關將微電腦發出的壓力開關狀態信號轉化為智能電子壓力開關的導通及斷開。

 　　5、流程選擇開關，旁接罐流程、密閉流程可設置不同的門檻值，旁接罐流程設置的門檻值可適當降低，從而克服了旁接罐流程壓力開關不能投用的難題。

       6、校準按鈕，在對智能電子壓力開關校驗時只要按下“校準按鈕”，微電腦就會自動記憶當前壓力值，并把該值作為智能電子壓力開關設定值，從而實現壓力開關的智能校驗。
